生産ライン用ベルト張力測定システム「BMS-03」

メーカー IDS社｜イギリス

製造・生産ラインに恒久的に設置し、ベルトの張力を継続的または自動で監視・測定するためのシステムです。 データのロギングやPCとの連携、異常張力発生時のアラーム機能などを備え、品質管理や予防保全に利用されます。

Clavis FourierBMSの使用用途

Clavis FourierBMSは様々な業界で使用されています。品質保証や生産ラインの組立において、当社のベルト測定装置は製品とプロセスの改善に大きく寄与。世界的な大手企業から中堅企業まで、世界中で最高精度の信頼性の高い測定結果を保証します。
自動車生産ラインや HVAC アセンブリから統合 OEM ソリューションまで、ほぼすべての業界が当社のベルト測定テクノロジーの恩恵を受けています。

電動パワーアシストステアリング（EPAS）

電動パワーステアリング（EPS/EPAS）またはモーター駆動パワーステアリング（MDPS）は、電動モーターを用いて車両の運転者をアシストします。センサーがステアリングコラムの位置とトルクを検知し、コンピューターモジュールがステアリングギアまたはステアリングコラムに接続されたモーターを介してアシストトルクを加えます。これにより、運転状況に応じてアシスト量を調整できます。
Clavis は、TRW、Nexteer (Delphi)、SKF、Hitachi の 4 つの大手メーカーが製造するすべての EPAS ユニットのベルト張力を測定します。

車両およびエンジンの組み立て

自動車のフロントエンド補助駆動システム（FEAD）またはアクセサリ駆動システムは、オルタネーター、冷却ポンプ、パワーステアリングポンプ、エアコンコンプレッサーなどの補助装置を駆動するために使用されます。
補機類はポリVベルトまたはサーペンタインベルトによって駆動され、その張力は機械式または油圧式テンショナーシステムによって必要な負荷に合わせて正確に調整されます。ガイドプーリーは、フロントエンドの補機類に必要な巻き付け角度を作り出すために使用されます。ポリVベルトは、エンジントルク（現代の自動車では最大350Nmも珍しくありません）をクランクシャフトからすべての補機類にスリップなく伝達する高負荷性能を発揮するように設計されています。

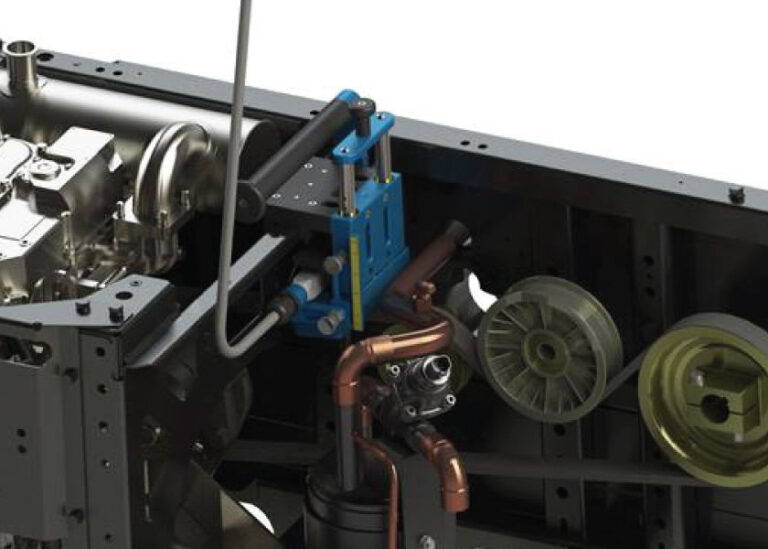

輸送用冷凍ユニット

ほとんどの輸送用冷蔵ユニットは、貨物の温度管理のためにトレーラーに取り付けられています。トレーラー内の貨物の鮮度と品質は維持されなければなりません。Clavisは、コンプレッサーを駆動するエンジンのベルト張力など、この目標を達成するための重要な機能を測定します。

＊＊＊

＊＊＊＊＊＊

＊＊＊

＊＊＊＊＊＊

＊＊＊

＊＊＊＊＊＊

＊＊＊

＊＊＊＊＊＊

代表的な用途

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
＊＊＊＊＊

Clavis FourierBMSのセンサーヘッド

FourierBMSは、ケーブルを介して制御盤に接続された光学センサーヘッドを使用してベルトの周波数を測定します。センサーヘッドには、赤外線光学センサーと、ベルトの振動信号を復元するスペクトル整合されたフォトダイオードが搭載されています。
センサーにはソレノイド駆動の電気機械式ハンマーが内蔵されており、ベルトを揺動させて振動させます。ベルトの振動は赤外線光学センサーによって電気信号に変換され、FourierBMS制御盤で処理されます。
